一、用途
該風機用于卷煙廠風力送絲系統及冶金、石油、化工、糧食、建材工業等部門用于高壓強制通（送）風或物、料氣力輸送。適合于輸送空氣及無腐蝕性、無爆炸性、不自燃、不含有粘性物質之氣體。介質的溫度一般不超過50℃（最高不超過80℃），介質中所含的塵土及硬質細顆粒不大于150mg/m3。
二、形式
1.風機制成單吸入，機號有No.8a、8、8b、8.5、8.5b、9a、9、9b，共九種。
2.風機又可制成順時針旋轉或逆時針旋轉兩種型式。從傳動部正視風機，如葉輪順時針旋轉稱為順時針旋轉風機，以“順”表示，逆時針旋轉，稱為逆時針旋轉風機，以“逆”表示。
3.風機的出口位置以機殼的出風口角度表示。“順”、“逆”均可制成0、90、180三種角度。
4.風機的傳動方式均采用D式聯軸器直聯傳動。
三、結構特點

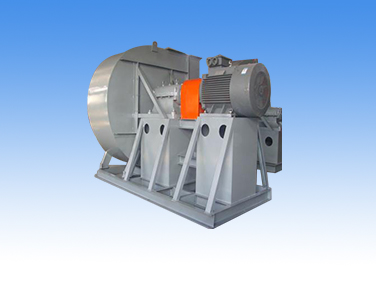

風機由葉輪、機殼、進風口、傳動部等部分組成。
1.葉輪：材質為Q345(16Mn)。長短各有12片前向彎曲葉型葉片，均勻相間地焊接于四圓弧形輪蓋與平板形輪盤之間，組成的流道帶有無葉擴壓器。葉輪經靜、動平衡校正，運轉平穩可靠。
2.機殼：用鋼板焊接成蝸形殼整體。
3.進風口：斂散式的進風口制成整體結構，用螺栓固定在前蓋板上。
4.傳動組：由主軸、軸承箱、聯軸器等組成，主軸由優質鋼制成，軸承箱為整體結構，采用滾動軸承，滾動軸承用全損耗系統用油潤滑。
