一、通風機的用途

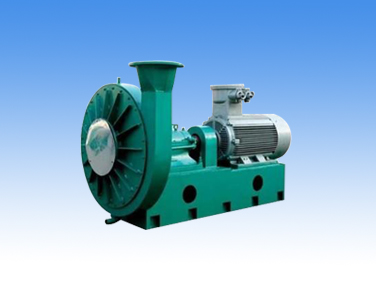

9-19/9-26型離心通風機，是為煙草機械配套專用風機，可廣泛用于輸送物料、輸送空氣及無腐蝕性不自燃，不含黏性物質之氣體。介質溫度一般不超過50℃（最高不超過80℃），介質中所含塵土及硬質顆粒不大于150mg/m。
二、通風機的型式
本通風機為單吸入式，有No.4、4.5、5、5.6、6.3、7.1、8、9、10、11.2、12.5、14、16共13個機號。通風機可制成右旋和左旋兩種型式。從電機一端正視，如葉輪順時針旋轉稱右旋風機，以“右”表示；逆時針旋轉稱左旋風機，以“左”表示。風機出口位置以機殼出口角度表示。4-6.3A可制成0、45、90、135、180、225六種角度，7.1-16D為90。（特殊要求可制成0、180）。
風機傳動方式：No.4-6.3為A式，No.7.1-16為D式。
三、通風機的結構
NO.4-6.3主要由葉輪、機殼、進風口、支架等組成；No7.1-16主要由葉輪、機殼、進風口、傳動組、方箱、基座等組成。
葉輪：9-19型風機葉片為12片，9-26型風機葉片為16片。均屬前向彎曲葉型。葉輪擴壓器外緣最高圓周速度不超過140m/s。葉輪成型后經靜、動平衡校正，故運轉平衡。
機殼：用普通鋼板焊接成蝸形殼整體。（6.3A以下一般采用雙層機殼）。
進風口：做成收斂式流線型的整體結構，用螺栓固定在前蓋板上。
傳動組：由主軸、軸承箱、聯軸器等組成。主軸由優質鋼制成，軸承箱整體結構，采用滾動軸承，用軸承潤滑劑潤滑。
整體采用方箱式基座組裝成一體，便于安裝，性能可靠。
四、通風機的安裝與使用
安裝前：應對風機各部件進行全面檢查，機件是否完整，葉輪與機殼的旋轉方向是否一致，各部聯接是否緊密。葉輪、主軸、軸承等主要機件有無損傷，傳動組是否靈活等等。
安裝時：注意檢查機殼，殼內不應有掉入遺留的工具和雜物。在一些結合面上為了防止生銹、減少拆卸困難，應涂上一層潤滑脂或機械油。風機與地基結合面，進出風管聯接時應調整使之自然吻合，不得強行聯接，更不許將管道重量加在風機各部件上。并注意保證風機的水平位置。
五、訂貨須知
1.訂貨時需注明風機的機號、轉速、風量、壓力、出風口角度、旋轉方向以及電機型號、規格。
2.9-26No.8(2900r/min)和No.16(1450r/min)離心通風機葉輪系采用優質合金鋼版制造，訂貨時需與制造廠協商。
