一、用途

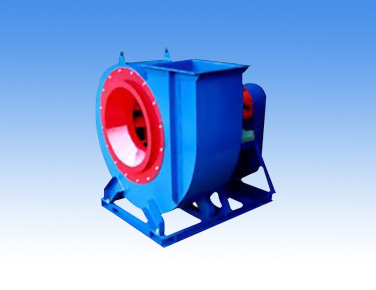

4-68型離心通風機（以下簡稱風機）可作為一般通風換氣。其使用條件如下：
1.應用場所：作為一般工廠及大型建筑物的室內通風換氣，既可用作輸入氣體，也可用作輸出氣體。
2.輸送氣體的種類：空氣和其他不自燃的、對人體無害的、對鋼鐵材料無腐蝕性的氣體。
3.氣體內的雜質：氣體內不許有粘性物質，所含的塵土及硬質顆粒物大于150mg/m3。
4.氣體的溫度：不得超過80℃。
二、型式
1.本風機制成單吸入，機號有No.2.8、3.15、3.55、4、4.5、5、6.3、8、10、12.5、16、20等十二個型機號。
2.每種風機可制成右旋轉或左旋轉兩種型式，從電動機一端正視，葉輪按順時針方向旋轉，稱為右旋轉風機，以“右”表示。按逆時針方向旋轉，稱為左旋轉風機，以“左”表示。
3.風機的出口位置，以風機的出風口角度表示。“左”、“右”均可制成0、45、90、135、180、225共六種角度。
4.風機的傳動方式：有A、B、C、D四種，No.2.8-5采用A式，以電動機直聯傳動，風機的葉輪、機殼直接固定在電動機軸和法蘭盤上；No.6.3-12.5采用懸臂支承裝置，又分為C式（皮帶傳動皮帶輪在軸承外側）和D式（用聯軸器聯接傳動）兩種傳動方式；No.16/20則為B式懸臂支承裝置，皮帶傳動，皮帶輪在軸承中間。
三、主要組成部分的結構特征
4-68型風機的No.2.8-5主要由葉輪、機殼、進風口等部分配直聯電動機組成，No.6.3-20除上述部分外還有傳動部分。
1.葉輪：由12片后傾翼型葉片焊接于錐弧形的輪蓋與平板型的輪盤中間。均用鋼板制造，并經過靜動平衡校正，空氣性能良好，效率高，運轉平穩。
2.機殼：機殼是普通鋼板焊接而成的蝸形體，機殼作為兩種不同形式，No.2.8-12.5機殼作為整體，不能拆開。No.16、20機殼作為三開式，除沿中分水平面分為兩半外，上半部再沿垂直中心線分為兩半，用螺栓連接。
3.進風口：作為散斂式流線型的整體結構，用螺栓固定在風機入口側。
4.傳動組：由主軸、軸承箱、滾動軸承、皮帶輪或聯軸器等組成。主軸由優質鋼制成。No.6.3-12.5四個機號風機，軸承箱整體結構，在軸承上裝有溫度計和油標，No.16、20兩個機號風機用兩只并列軸承座，在軸承上裝有溫度計，采用軸承潤滑脂潤滑。
四、風機的安裝、調整和試運轉
1.安裝前：應對風機各部件進行全面檢查，看機件是否完整，葉輪與機殼的旋轉方向是否一致，各部聯接是否緊密，葉輪、主軸、軸承等主要機件有無損傷，傳動組是否靈活等等，如發現問題，應立即予以修好和調整。
2.安裝時：注意檢查機殼，殼內不應有掉入或遺留的工具和雜物，在一些結合面上，為了防止生銹，減少拆卸困難，應涂上一些潤滑脂或機械油。風機與地基結合面，進出風管道聯接時應調整使之自然吻合，不得強行聯接，更不許將管道重量加在風機各部件上，并注意保證風機的水平位置。
3.安裝要求：
①按圖紙所示的位置與尺寸進行安裝，為確保高效率，特別要保證進出風口與葉輪的軸和徑向間隙尺寸。
②安裝No.6.3-12.5D式風機時，要保證風機主軸的水平位置和電機軸的同軸度，聯軸器的安裝要符合彈性聯軸器安裝的技術要求。
③安裝后：試撥傳動組，檢查是否有過緊或碰撞現象，發現不妥之處必須調整好。
五、訂貨須知
訂貨時必須注明風機的機號、風量、壓力、出風口角度、旋轉方向，以及電動機型號、功率、轉速等。
