概述

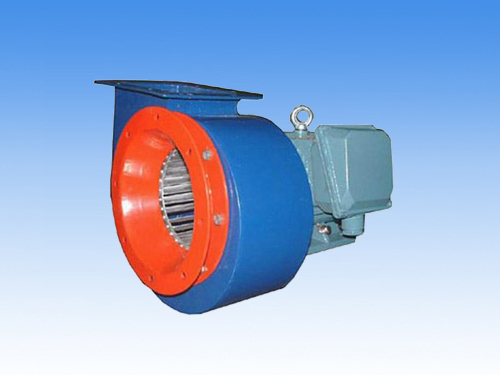

CQ系列艦船用離心通風機(以下簡稱通風機)可輸送空氣,含有鹽霧的海洋空氣和含有油霧、蓄電池自然蒸發形成的少量酸蒸氣等腐蝕性空氣。通風機適用于船舶上各種艙室的通風換氣、鍋爐通風,也可應用于其他適當?shù)膱?chǎng)合。

通風機按照GB11865《船用離心通風機》和中國船舶檢驗局現行《鋼質海船入級和建造規范》的有關規定設計制造的.

特點

尺寸小、重量輕、低噪聲、低振動、防腐性好、氣密性好、啟動力矩小、抗搖擺、振動和沖擊性強。

結構型式

通風機為臥式,電動機直聯式結構,亦可制成立式結構。

葉輪由鋁合金材料鉚接制成,并經靜、動平衡校正。

機殼、進風口等采用普通鋼質材料焊接而成。

通風機可制成順時針旋轉（右轉）或逆時針旋轉（左轉）。

逆轉（左轉）—從電動機端正視，葉輪按逆時針?lè)较蛐D(zhuǎn)，以“L”表示。

順轉（右轉）—從電動機端正視，葉輪按順時針?lè)较蛐D(zhuǎn)，以“R”表示。

通風機可配用380V、50HZ船用交流電動機或220V船用直流電動機。

CQ系列艦船用離心通風機.pdf
