一、用途：
G4-73和Y4-73型離心通（引）風機用于發電廠和其它場合的鍋爐通、引風系統。無其它特殊要求時，G4-73還可用于礦并通風及一般通風。
通風機輸送介質為空氣，最高溫度不得超過80℃，引風機輸送介質為煙氣及熱蒸氣，最高溫度不得超過250℃。
二、結構形式：

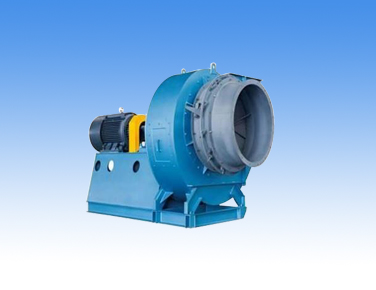

風機主要由葉輪、機殼、進風口、調節門及傳動部分組成。
葉輪選用優質合金鋼制成，葉片為機翼型，保證風機高效率、高強度、低噪聲，經動平衡校正，運轉平穩可靠。
機殼分為三種形式：№8-12為整體結構，№14-16制成兩開式，№18-20制成三開式，為提高耐磨，引風機的蝸殼板較通風機厚度增強。進風口為收斂、流線形整體結構，裝于風機入口一側。
調節門用以流量調節，調節范圍由全開（0）到全閉（90）,調節門的搬把位置，從進風口方向看在其右側，對順時針旋轉風機，搬把由下往上推定全閉到全開，對逆時針旋轉風機，由上往下拉定全閉到全開。
傳到部分的主軸由優質鋼經調質處理抽成，采用滾動軸承?！?-16選用整體水冷式軸承箱?！?8-20為二個獨立的枕式軸承箱，并裝有溫度計。軸承潤滑對整體軸承箱采用30#機械油，填加量以油標孔溢出油為限；單體軸承箱采用二硫化鉬潤滑脂，填加量以覆蓋滾動體為限。引風機裝有水冷卻循環裝置，耗水量隨氣溫不同而異，一般按0.5-1m/h考慮。
風機制成順時針與逆時針兩種旋轉形式，由電機端正視，葉輪按順時針旋轉，稱順轉風機，以“順“表示；反之，稱逆轉風機，以“逆“表示。
風機出風口位置以機殼角度表示，有0，45，90，135，180，225六種角度。
傳動方式為彈性聯軸器傳動，即D式傳動。
三、風機的安裝
1、按圖示要求，保證進風口與葉輪的間隙寸。
2、檢查葉輪與機殼旋向是否一致。
3、保證電機軸與風機軸的同軸度及聯軸器兩端的平行度，同軸度允差0.05mm，聯軸兩
端的平行度小于0.1mm，兩聯軸器間隙為2-6mm。
4、安裝調節門時，注意進氣方向應與葉輪旋向一致，不要裝反。
5、聯接進出口管道時，應使其自然接合，或采取軟聯接，不得強行聯接，更不允許將管道重量加在風機上。并保證風機處于水平位置。
6、安裝完畢后，撥動葉輪，檢查有否過緊或與固定部分碰撞現象，如果一切正常，方可運轉。
四、供貨與訂貨
供貨范圍：風機一臺、配套電機一臺、聯軸器一套、地腳螺栓十二付。
訂貨時須注明機號、流量、壓力、轉速、出口角度和旋向、電機功率，如有其它要求,在訂貨時一并說明。
