一、概述

CSZ、CSL型水力驅動防爆軸流風機。具有防爆等級高，耐腐蝕、抗搖擺、震動和沖擊性強。整機結構簡單、緊湊、重量輕操作簡便，整機便攜只需一人操作即可。用消防水直接驅動，不需另加動力設備。采用封閉軸承維護工作量少。適用范圍廣可在-35C-250C環境內驅動和輸送易燃、易爆氣體、蒸氣和有毒有害的危險性氣體。

二、結構型式

CSZ型水力驅動防爆軸流風機由水輪機、機架、機殼、轉動體和葉輪等組成。水輪機用耐腐蝕銅合金精密鑄成。機殼用奧氏體不銹鋼焊成，葉輪用高強度鋁合金鑄成。水輪機和轉動體的密封采用機械密封和填料兩層密封。機殼與葉輪間有黃銅制成的安全環整體為無火花結構。CSZ型風機有抽風和送風式結構，兩者不能通用。

CSL型水力驅動防爆離心通風機由水輪機、機架、機殼、傳動體和葉輪等組成。水渦輪用耐腐蝕銅合金精密鑄造成型，機殼用奧氏體不銹鋼焊成，葉輪用高強度鋁合金鑄成。整機

結構為無火花結構。出風口角度抽風式為R90度，送風式為R225度，兩者不能通用。

三、適用條件

IIB~IC級T4~T6組爆炸性混合物氣體的艙室和場所。

環境溫度：-35C～250℃

空氣相對濕度：不大于95%

周期性搖擺22.5°-45（搖擺周期5-10S）

持續橫傾：15°

持續縱傾：10°

振動：有

沖擊：有

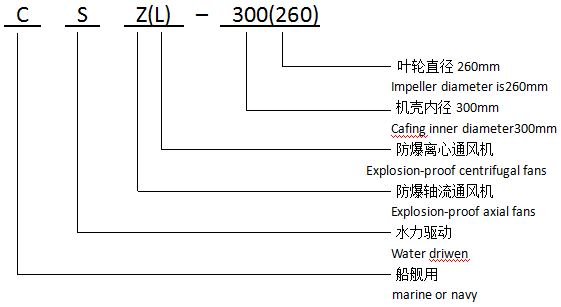

四、型號說明

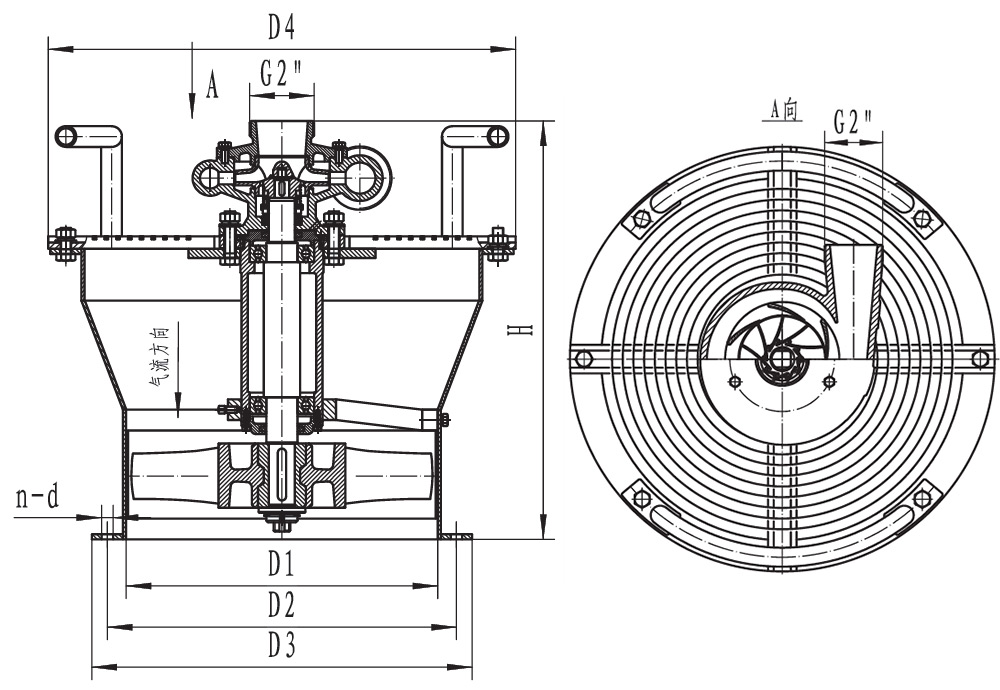

CSZ主要性能參數及外形安裝尺寸

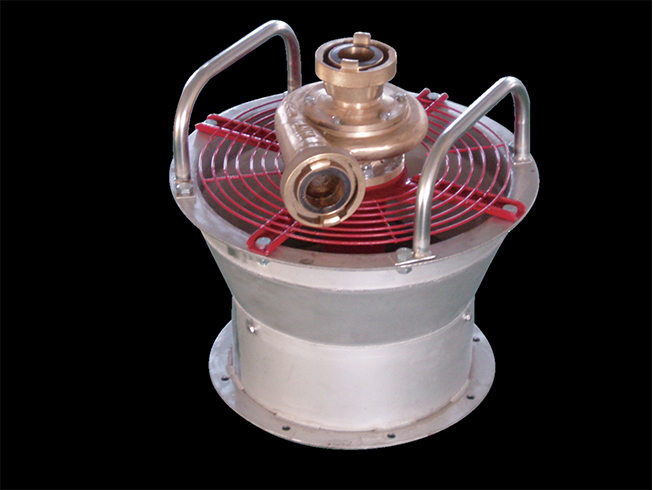

CSZ圖片

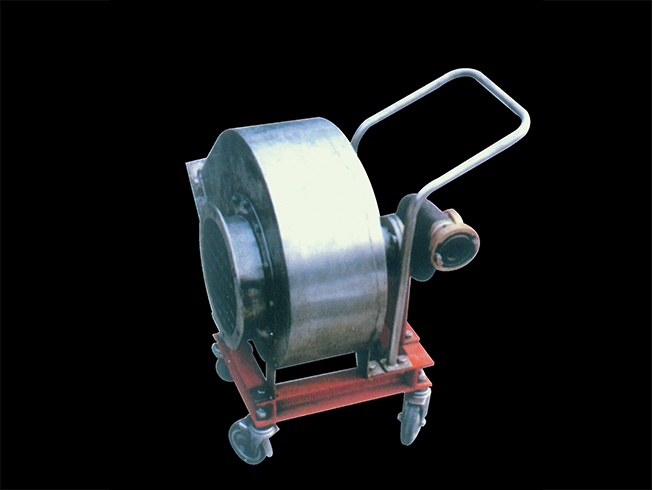

CSL圖片

CSL主要性能參數及外形安裝尺寸
