1.適用范圍及用途
船用菌形通風筒（以下簡稱通風簡）適應于安裝在各類船舶露天甲板的自然通風和機械通風裝置上作通風之用。
2.適用標準
通風筒的制造、試驗和驗收的技術條件符合GB/T295-2000《船用菌形通風筒》。
3.分類
通風筒的型式、名稱及規格范圍見下表：
形式 Type |
名 稱 NAME |
公稱通徑 Nominal dia DN（mm） |
A |
內部啟閉風帽通風筒 Inside on-off Hood ventilator |
150-350 |
B |
外部啟閉風雨密蓋通風筒 Outer on-off obturation ventilator |
250-1200 |
C |
外部啟閉風雨密蓋、帶軸流風機通風筒 Outer on-off obturation axial flow ventilator |
150-1600 |
D |
固定式通風帽 Fixed ventilated canister |
200-1200 |
E |
內部啟閉風雨密蓋通風筒 Inside on-off obturation ventilator |
150-350 |
F |
外部側面啟閉風雨密蓋通風帽 Outer side on-off obturation ventilator |
150-900 |
4.特點
以上各類通風筒具有結構合理、啟閉方便、外型美觀、規格齊全、通風效果好，風雨密封性可靠等特點，可滿足造船業的廣泛需求。
5.標記
公稱通徑DN=500mm的C型通風筒，標記為：通風筒C500CB/T295-2000

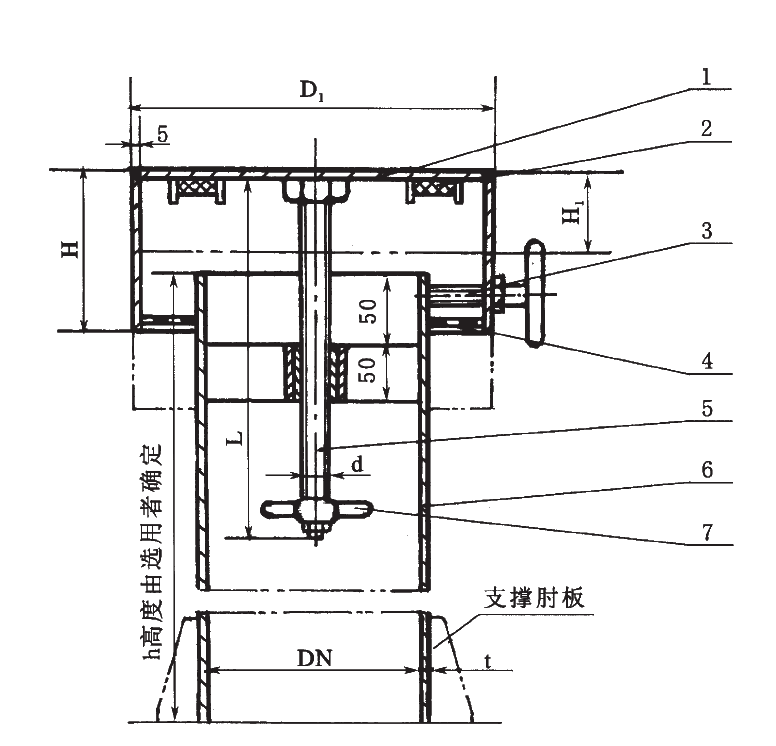

A型-內部啟閉風帽通風筒
1.風帽 2.密封填料 3.制動螺針
4.防鼠、防蟲網（或防火網）
5.螺桿 6.風筒 7.手輪
公稱通徑 Nominal dia DN |
D1 |
H |
H1 |
d |
L |
t |
重量 Weight ≈kg |
150 |
250 |
100 |
40 |
M22 |
250 |
8 |
11 |
200 |
320 |
110 |
50 |
M24 |
250 |
9 |
12 |
250 |
390 |
125 |
65 |
M24 |
300 |
9 |
16 |
300 |
470 |
135 |
75 |
M24 |
300 |
9 |
20 |
350 |
540 |
150 |
90 |
M30 |
350 |
9 |
27 |
注：1.通風筒重量不包括“序號6”風筒的重量
2.風筒高度h距甲板大于900mm時，應加裝支撐肘板
