概述

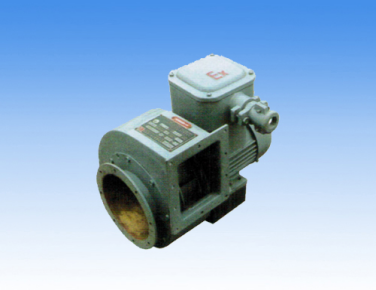

CBGD系列艦船用防爆離心通風機(以下簡稱“防爆通風機”)是根據CGDL系列艦船用通風機發展出的一種艦船用防爆產品。它是按照GB11799-2008《艦船用防爆離心通風機》、GB3836.1-2000《爆炸性環境用防爆電氣設備》中的1通用要求、GB3836.2-2000《爆炸性環境用防爆電氣設備、隔爆型電氣設備“d”》的有關規定和國內外船舶規范的有關規定設計制造的。

通風機適用于船舶上各種含有易燃、易爆氣體艙室的通風換氣,也適用于其它相適應的場合。

本系列防爆通風機經中中華人民共和國國家防爆檢驗單位檢驗合格,取得了防爆合格證,同時也經中華人民共和國船舶檢驗局的認可。

特點

本防爆通風機具有效率高、噪聲低、電動機不會超載、耐蝕性好、抗搖擺、抗振動、抗沖擊、運轉平穩和安全可靠等特點。

結構型式

防爆通風機制成I型(直聯式)和Ⅱ型(隔艙式)兩種結構。整機結構均為無火型結構.

I型(直聯式)防爆通風機制成防爆電動機直接傳動式結構,葉輪直接裝在電動機軸上,機殼固定在防爆電動機法蘭上.

1I型(隔艙室)為防爆通風機和電機分隔艙結構,由風機、傳動、彈性聯軸器、電動機等組成。傳動組由軸承座、軸承、軸、銅環、密封填料函等組成,能測溫加油。一端直聯防爆通風機,一端直聯隔艙壁。

防爆通風機為臥式、單級、單吸入和氣密式結構,也可制成立式結構.

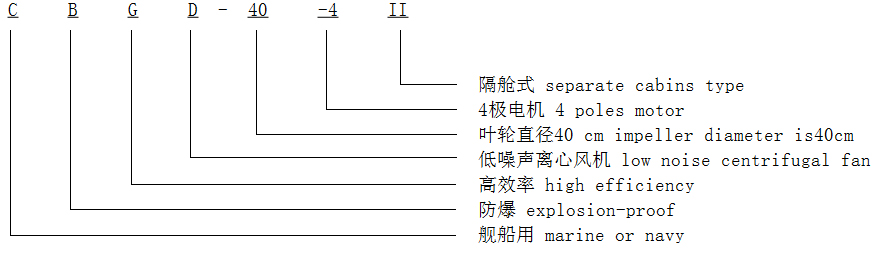

型號說明

CBGD系列艦船用防爆離心通風機.xlsx
